為了提高葉片泵定子磨床的加工效率，我公司開發了QCNC6803專用數控系統。該系統采用螺旋式徑向連續進給磨削；系統自帶定子曲線優化軟件，可對離散數據點進行優化處理，重新生成加工曲線；加工程序根據用戶輸入的相關參數自動生成，用戶無需編程。

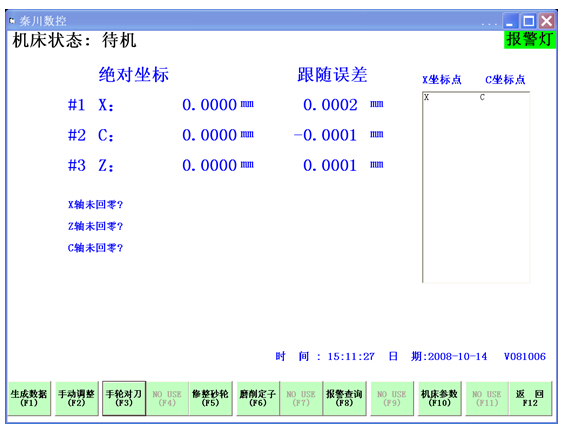

軟件的主界面如下圖：

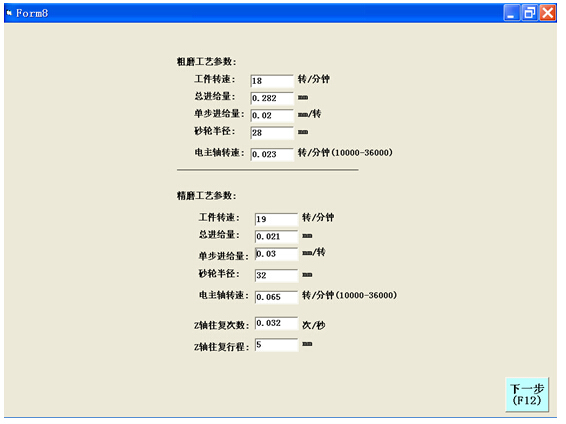

參數輸入界面如下圖

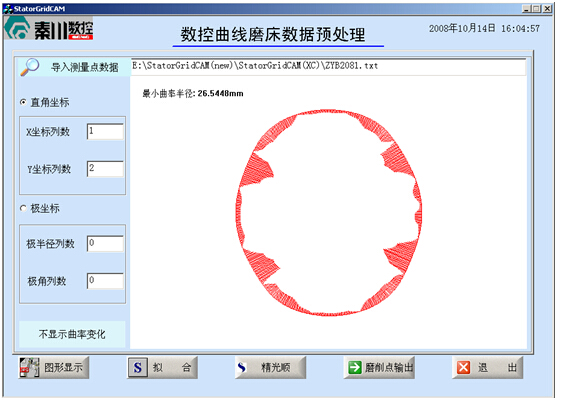

光順后的定子輪廓曲線如下圖

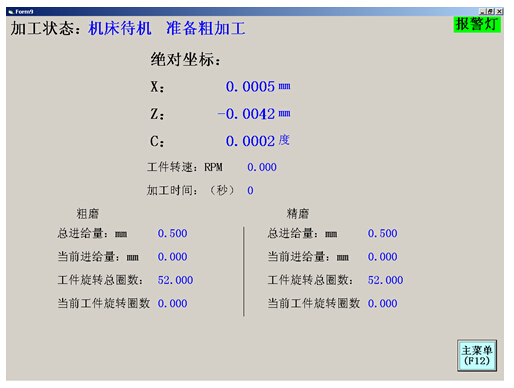

加工狀態的相關信息顯示如下圖

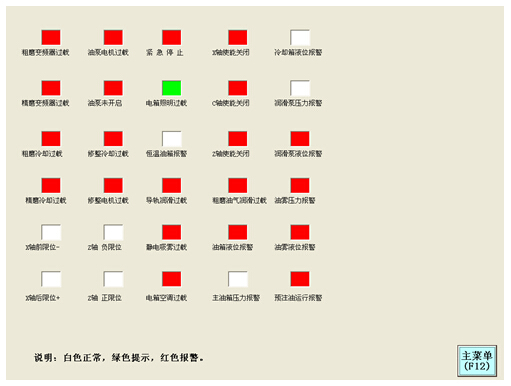

機床報警信息顯示如下圖
QCNC6803數控系統的功能介紹
1、伺服軸數 3軸
2、總軸數（伺服軸+主軸） 5軸
3、支持公/英制單位輸入
4、支持程度段跳轉
5、支持直線插補
6、支持圓弧插補
7、支持螺旋線插補
8、支持剛性攻絲
9、伺服環刷新率400 us
10、支持后臺編輯
11、RS-232C串口通訊
12、支持以太網通訊
13、支持子程序調用
14、支持MDI及單步工作方式
15、反向間隙補償
16、絲桿螺距誤差補償
17、支持前饋控制
18、支持16個坐標系32個伺服軸
19、可同時運行2個坐標系的加工程序
我集團公司產品QMK003數控內孔曲線磨床采用QCNC6803數控系統后，經測試加工單邊余量50S的定子只需60秒，輪廓誤差在3S以內；同一款配發那科數控系統的機床經測試加工同樣的試磨件需要220秒，輪廓誤差在4S左右。
由此可見，QCNC6803數控系統是內孔曲線磨床的最佳選擇。
